三筒烘干机

产品详情
三筒烘干机
产品特点
结构合理、制作精良、能耗低、产量高、安全节能、经济实用。
产品简介
百灵机器最新研制的三筒烘干机设备可对干混砂浆、黄沙、水泥厂矿渣、粘土、煤矸石、混合料、粉煤灰、石膏、铁粉等原料的烘干,广泛用于建材、化工、铸造等 行业。

产品优势

         1、三筒烘干机设备投资是国外进口产品的1/6,采用合金钢板制造,比普通钢板耐磨3-4倍。

         2、物料初水分15%,终水分确保0.5-1%以下,是水泥厂、矿渣微粉和干混砂浆生产线首选产品。

         3、三筒烘干机热效率高达80%,提高热效率48%。

         4、燃料可适应白煤、烟煤、煤矸石、油、汽,能烘20-40mm以下的块料、粒料、粉状物料。

         5、三筒烘干机比单筒烘干机减少占地面积50%左右,土建投资降低50%左右。

         6、可根据用户要求轻松调控所要的终水分指标。

         7、三筒烘干机外筒体温度仅为60度,废气温度< 100度,除尘设备布袋适用时间长2倍以上,出来都是水蒸气。

         8、三筒烘干机煤耗是单筒烘干机的1/3,节电40 %。小型号烘干机年节煤为50-100万元,大型号烘干机年节煤100-200万元。

三筒烘干机的优势的表现:
         1、烘干机科学合理、高效节能。物料在内筒与热气流以辐射、对流、传导形式进行热交换,在外筒热交换以传导、对流形式并用。 烘干机热效率高,节能效果显著。经检测,热效率大大超过传统烘干机50%左右的水平。该设备投产使用后,节煤效果显著。
         2、该机采用物料与热气流顺流烘干工艺,适用范围广。它能适应粘土、煤、矿渣、铁粉等各种原材料的烘干,也适用于冶金、化工等部门的各种散状物料的烘干, 结构紧凑,整机水平布置,采用托轮支承,取消了大小齿轮传动,代之以托轮传动,使设备安装更方便、操作更简单、运行更可靠、运转率更高。

  产品简介

      百灵机器最新研制的三筒烘干机设备可对干混砂浆、黄沙、水泥厂矿渣、粘土、煤矸石、混合料、粉煤灰、石膏、铁粉等原料的烘干,广泛用于建材、化工、铸造等行业。




        三筒烘干机改进了原单筒烘干机内部结构,增加入机前湿料的予烘干和延长湿料在机内烘干时间,再加上密封、除湿以及合理的配套措施,使烘干机生产能力与原单筒式烘干机相比,提高50-80%,单位容积蒸发强度可达120-180kg/m3。其技术先进、运行参数合理,操作简单可行。

  工作原理

        物料由供料装置进入三筒烘干机回转滚筒的内层,实现顺流烘干,物料在内层的抄板下不断抄起、散落呈螺旋行进式实现热交换,物料移动至内层的另一端进入中层,进行逆流烘干,物料在中层不断地被反复扬进,呈进两步退一步的行进方式,物料在中层既充分吸收内层滚筒散发的热量,又吸收中层滚筒的热量,同时又延长了干燥时间,物料在此达到最佳干燥状态。

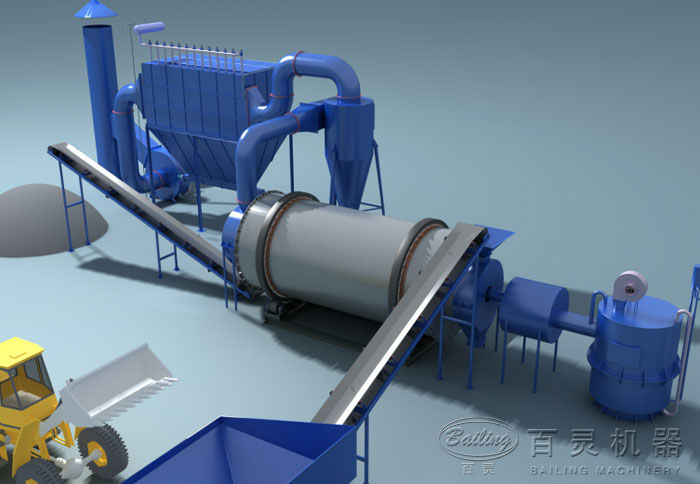

图为百灵机器为客户设计生产的三筒烘干机工艺流程图


  技术参数

型号规格
Φ1.5x3
Φ2x4
Φ2.5x5
Φ2.8x6
Φ3.2x8 Φ3.6x8
外筒直径m
1.5
2
2.5
2.8
3.2 3.6
外筒长度m
3
4
5
6
8 8
筒体容积m3
5.3
12.6
24.5
36.9
64.3 81.4
筒体转速rpm
8-10
8-10
8-10
8-10
8-10 8-10
电机功率kw 3x2 5.5x2 7.5x2 22x4 37x4 55x4
机重t 6 7.4 15.3 32 43 48
矿渣初水份%
15-18
15-18
15-18
15-18
15-18 15-18
矿渣终水份%
2
2
2
2
2 2
黄砂初水份%
8-10
8-10
8-10
8-10
8-10 8-10
黄砂终水份%
0.5-1
0.5-1
0.5-1
0.5-1
0.5-1 0.5-1
最高进气温度℃
700-750℃
700-750℃
700-750℃
700-750
700-750 700-750
生产能力T/h
黄砂4.5-7.5
黄砂10.6--17.8
黄砂20.6-34.7
黄砂31.1-52.2
54.1-91 68.5-115
矿渣2.6-4.0
矿渣18.1-27.7
矿渣12-18.4
矿渣18.1-27.7
31.6-48.3 40.0-61.2

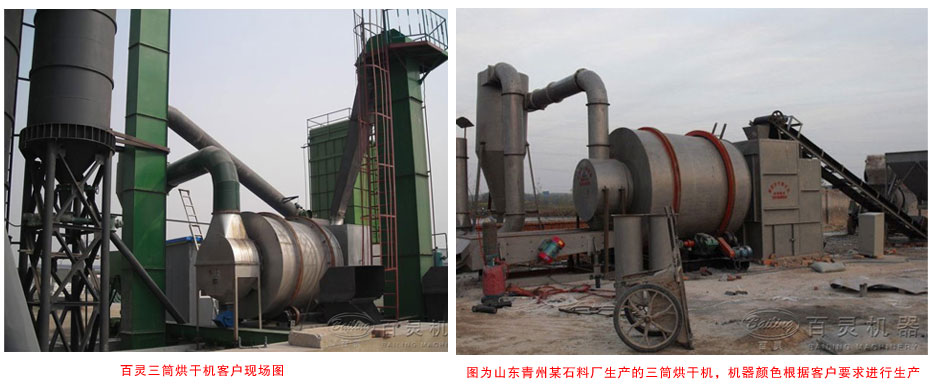

应用案例

吉林延边褐煤烘干生产线

产量:每小时40吨

加工物料:褐煤

原料水分:55%

最终水分:5%以下

设备配置:输送机、燃烧室、烘干机、除尘器、料仓、提升机等设备。

内蒙雅克什污泥烘干机生产现场

平均产量:每小时50吨

加工物料:污泥

原料水分:55%

最终水分:5%以下

设备配置:输送机、燃烧室、烘干机、除尘器、料仓、提升机等设备。

河北河沙烘干机生产线

平均产量:每小时60吨

加工物料:河沙

原料水分:55%

最终水分:5%以下

设备配置:输送机、燃烧室、烘干机、除尘器、料仓、提升机等设备。
